Getriebe - Kegelradgetriebe, Schneckengetriebe, Gurtzuggetriebe, Seilwinde für Rollladen


Mini-Kegelradgetriebe 3:1
für Mini-Welle SW40

E1 77 00N  RECHTS  € 37.-
E1 77 01N  LINKS     € 37.-
Einbau - Bedingungen


! alte aufgeprägte Bezeichnungen
teilweise ungültig (falsch).


Kegelradgetriebe 4:1 für Welle SW60

E1 77 50N  RECHTS   € 48.-
E1 77 51N  LINKS       € 48.-
Einbau - Bedingunge


! alte aufgeprägte Bezeichnungen
teilweise ungültig (falsch).


Mini-Kegelrad-Getriebe
Unters. 3,7:1, Federbremse, Anschlag, max. 11 Umdr. u. 15 kg, seitl.Platzbedarf 23 mm.

   20 11 01      € 38,70

Mini-Kegelradgetriebe 3:1
für Kittelberger-Welle  40,5 mm

446 F013  RECHTS  € 42.-
446 F014   LINKS     € 42.-
Einbau - Bedingungen


Schneckengetriebe 4:1 oder 6:1 (ohne Stift)
vorwiegend für Mini-Rollläden verwendet, Rechts und Links verwendbar,
mit Anschlag. Abtrieb 7 mm vierk., Antrieb 6 mm vierkant.
  Linksroller 4:1
Best.- Nr. 414 F0 24   € 42.-
Rechtsroller 4:1   Best.- Nr. 414 F0 14   € 42.-
  Linksroller 6:1   Best.- Nr. 414 F0 26   € 42.-
Rechtsroller 6:1   Best.- Nr. 414 F0 16   € 42.-


Kegelrad-Getriebe
Untersetzung 5:1, integrierter Freilauf,
Durchsteckmontage daher re und li
gleiche Drehrichtung,
 max. 35 kg, seitl.Platzbedarf 24 mm.

20 13 00  Freilauf links     € 48.-
20 13 01  Freilauf rechts  € 48.-

/
Gelenklager
Abgang 45 Grad
6 od. 8 mm Vierkant, 12 mm Bolzen
E1 45 64N  6 mm     € 22,70
E1 45 84N  8 mm    € 38,.-
mehr Teile


Schneckengetriebe 4:1 oder 6:1 mit Stift

vorwiegend für WAREMA-Mini-Rollläden verwendet, Rechts und Links verwendbar,
mit Anschlag. Abtrieb 12 mm sechskant,130 mm lang, Antrieb 6 mm vierkant.
  Linksroller 4:1
Best.- Nr. W414 F0 24   € 46.-
Rechtsroller 4:1   Best.- Nr. W414 F0 14   € 46.-
  Linksroller 6:1   Best.- Nr. W414 F0 26   € 46.-
Rechtsroller 6:1   Best.- Nr. W414 F0 16   € 46.-

?

Rechts
oder
Linksroller

Steht man im Raum
und der Rollladen rollt zum Fenster nach innen ab
--->
Linksroller

Steht man im Raum
und der Rollladen rollt zur Fassade nach außen ab
--->
Rechtsroller

oder  dieser Link erklärt es mit Bild

Einbaulage


Rohrumschließendes Getriebe 6 :1
für Wellen SW 70 u. SW 60 (m. Adapter),
Anschlag, Bremse, Antrieb 8 mm vierkant, Re u. Li.
Best. - Nr.  20 20 00  € 54.-



Abgang 90 Grad
6 od. 8 mm Vierkant, 12 mm Bolzen
E1 90 64N   6 mm    € 28,70
E1 90 84N   8 mm       € 48.-
mehr Kurbeln und Gelenklager

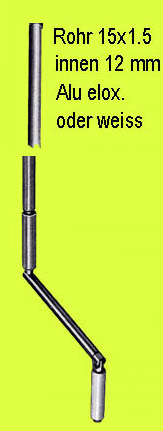

Kurbelstange
Länge gestreckt 132 cm andere Längen auf Anfrage
mehr Kurbeln und Gelenklager

E1 72 06N       € 14.-
Versand bis max. 200 cm
ca. € 10.--


ARGA Seilwinde
incl. Gehäuse, Kurbel und Deckplatte

ARGA - Seilwinden des Typs A30, und B40 sind nicht ab Lager lieferbar!

C80 nicht mehr lieferbar

E1 75 06N   B 50    € 81,50
E1 75 08N   C 100    € 115.-


Kurbelstangenhalter

        grau, Kunststoff
E1 72 27       € 1,40

 verzinktes Drahtseil

7,5 lfdm abgebunden
E1 75 60   2,5 mm  € 18.-
E1 75 65   3,0 mm  € 19.-
E1 75 63a   1,8 mm  € 18.-


Gurtzuggetriebe 2,6:1
D=210 mm, d = 128 mm Gurtaufnahme 8,5 m
  (andere Größen auf Anfrage)
    27 70 01N       € 42,50


Walzenkapsel für 27 70 01
passend in Stahlwelle SW 60

27 56 00N       € 8,20

Wellenbolzen für 27 70 01
passend in Stahlwelle SW 70
verstellbar, rostgeschützt
27 46 10N       € 12.-
